產(chǎn)品名稱： 國標電動閘閥 產(chǎn)品簡介： |

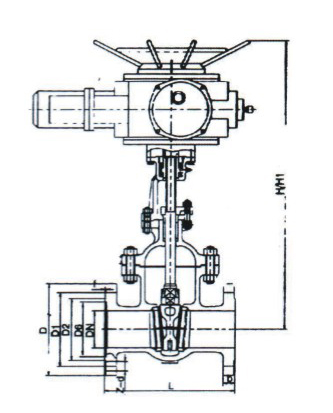

主要外型尺寸 Main connection dimensions
| 公稱通徑 DN |
主要外型尺寸及連接尺寸（mm） | ||||||||||
| Z941-64 Z941Y-64P Z941Y-64R Z941Y-64R Z941Y-641 | |||||||||||
| L | D | D1 | D2 | D6 | b | Z-d | H | L1 | L2 | Do | |
| 50 | 250 | 175 | 135 | 105 | 88 | 26 | 4-23 | 574 | 381 | 325 | 250 |
| 65 | 280 | 200 | 160 | 130 | 110 | 28 | 8-23 | 688 | |||
| 80 | 310 | 210 | 170 | 140 | 121 | 30 | 8-23 | 662 | 381 | 325 | 250 |
| 100 | 350 | 250 | 200 | 168 | 150 | 32 | 8-25 | 772 | 381 | 325 | 250 |
| 125 | 400 | 295 | 240 | 202 | 176 | 36 | 8-30 | 1050 | 407 | 573 | 320 |
| 150 | 450 | 340 | 280 | 240 | 204 | 38 | 8-34 | 1000 | 411 | 325 | 250 |
| 200 | 550 | 405 | 345 | 300 | 260 | 44 | 12-34 | 1293 | 407 | 613 | 320 |
| 250 | 650 | 470 | 400 | 350 | 313 | 48 | 12-41 | 1495 | 617 | 455 | 400 |
| 300 | 750 | 530 | 460 | 412 | 364 | 54 | 16-41 | 1685 | 534 | 780 | 500 |
| 350 | 850 | 595 | 525 | 475 | 422 | 60 | 16-41 | 1875 | 534 | 780 | 500 |
| 400 | 930 | 670 | 285 | 252 | 474 | 66 | 16-48 | 2040 | 937 | 430 | 400 |
| 500 | 1150 | 800 | 705 | 640 | 576 | 70 | 20-54 | 2600 | 937 | 430 | 400 |
