產品名稱：
D373H三偏心多層次硬密封對夾蝶閥
產品簡介：

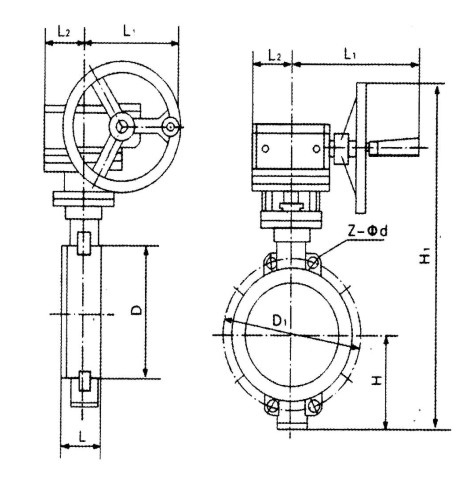

主要外形尺寸和連接尺寸
The main dimensions and connection dimensions

公稱通徑DN 尺寸參考 參考重量
(kg)

L D D1 H H1 L1 L2 L3 L4 Z-Φd

50 43 102 125 87 310 195 50 50 147 4-18 13

65 46 122 145 95 416 195 50 50 147 4-18 16

80 49 133 160 110 441 195 50 50 147 8-18 21

100 56 158 180 123 473 195 50 50 147 8-18 26

125 64 184 210 144 513 240 70 70 172 8-18 31

150 70 212 240 160 556 240 70 70 172 8-22 35

200 71 268 295 160 622 240 70 70 172 12-22 41

250 76 320 355 255 854 260 85 85 243 12-26 54

300 83 372 410 285 1006 320 95 95 338 12-26 65

350 92 430 470 320 1090 370 105 105 290 16-26 100

400 140 482 525 330 1150 370 105 105 290 16-30 180

450 152 545 585 366 1260 370 105 105 290 20-30 210

500 159 609 650 406 1368 400 203 203 345 20-33 250

600 178 720 770 475 1538 470 238 238 420 20-36 370

700 229 800 840 540 1600 492 268 268 567 24-36 460

800 241 905 950 610 1750 606 334 334 650 24-39 590

900 241 1005 1050 680 1900 710 400 400 740 28-39 780

1000 300 1110 1170 750 2100 814 460 460 830 28-42 920

1200 360 1330 1390 850 2500 920 520 520 920 32-48 1040
