產品名稱： RRHX明桿彈性座封閘閥 產品簡介： 明桿彈性座封閘閥除具有彈性座封閘閥的優點主外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。 |

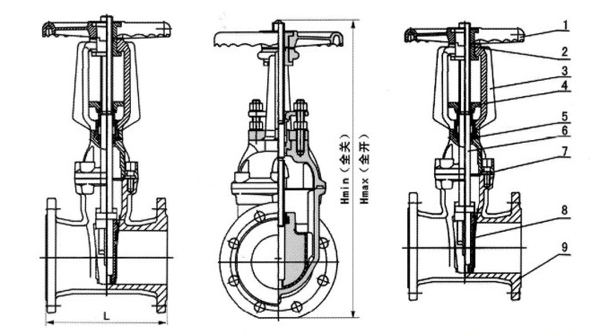

主要零部件材料
| NO. | 零件名稱 | 材質 |
| 1 | 手輪 | 可鍛鑄鐵 |
| 2 | 閥桿螺母 | 銅合金 |
| 3 | 主架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 4 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
| 5 | 密封圈 | 丁腈橡膠、三元乙丙 |
| 6 | 閥桿 | 不銹鋼 |
| 7 | 中口墊 | 丁腈橡膠、三元乙丙 |
| 8 | 閘板 | 球墨鑄鐵+丁腈橡膠或三元乙丙 |
| 9 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
主要技術參數
公稱壓力：1.0-2.5MPa
工作溫度：0-120℃
法蘭標準：GB/T 17241.6 GB9113
公稱通徑：50-400mm
適用介質：水、油、氣等
試驗標準：GB13927 Ap1598
主要連接外型尺寸
單位：mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin（全關） | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax（全開） | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
