產品名稱： 水利控制閥 產品簡介： 水力控制閥是九十年代后期由臺灣引進中國的，最早運用在一些農業國家的水利灌溉系統，大量生產于以色列、荷蘭、丹麥等歐洲國家，后來發展到美國、加拿大以及亞洲等地，并且在除水利灌溉外的許事領域得到廣泛的應用和發展。我廣生產的系列水力控制閥在國內、外的建筑、消防、市政、電力、管網等系統都有良好的業績。 |
應用標準
質量保證：ISO9001
試驗標準：GB/T 13927 API598
法蘭標準：GB/T 17241.6 GB/T 9113.1
設計：JB/T 10674
性能范圍
| 公稱壓力PN（Mpa） | 1.0 | 1.6 | 2.5 |
| 殼體試驗（Mpa） | 1.5 | 2.4 | 3.75 |
| 密封試驗（Mpa） | 1.1 | 1.76 | 2.75 |
| 氣密試驗（Bar） | 6 | 0.6 | 6 |
| 工作溫度 | ＜80℃ | ||
| 適用介質 | 水及物理、化學性質類似于水德介質 | ||

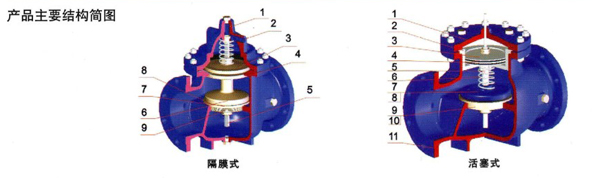

主要零部件材料
| NO. | 隔膜式 | 活塞式 | |
| 1 選用材科 | 部件名稱 | 選用材料 | 部件名稱 |
| 2 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 閥蓋 |
| 3 彈簧鋼、不銹鋼 | 彈簧 | 不銹鋼 | 缸套 |
| 4 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 膜片壓板 | 球墨鑄鐵 | 活塞 |
| 5 丁腈尼龍強化橡膠、三元乙丙尼龍強化橡膠 | 膜片 | 丁腈橡膠、三元乙丙橡膠 | 密封圈 |
| 6 2Cr13 | 閥桿 | 2Crl3 | 閥桿 |
| 7 灰鑄鐵、球墨鑄鐵、碳鋼、銅、不銹鋼 | 閥盤 | 彈簧鋼、不銹鋼 | 彈簧 |
| 8 丁腈橡膠、三元乙丙橡膠 | 0型密封圈 | 球墨鑄鐵 | 閥盤 |
| 9 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 0型圈壓板 | 丁腈橡膠、三元乙丙橡膠 | 密封墊 |
| 10 銅合盤、不銹鋼 | 閥座 | 銅合盤、不銹鋼 | 閥座 |
| 11 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 閥體 | 球墨鑄鐵 | 密封壓板 |
| 鑄鐵、球墨鑄鐵、碳鋼 | 閥體 |
優點及特點
★閥體采用全通道、流線型設計，流體阻力小，流量大。
★體、蓋、活塞缸連接處由密封墊和密封環雙重密封，無外漏。
★閥體、活塞缸、活塞雙重導向，運動平穩、可靠。
★全不銹鋼活塞缸、整體鑄造活塞、NBR密封環，完美組合大大延長使用壽命。
★引進國外先進技術的可拆卸閥座，結構巧妙、構思新穎、方便維修更換畫
★帶倒流孔的活塞缸，適當增加阻尼，便得活塞運動更趨于平穩。

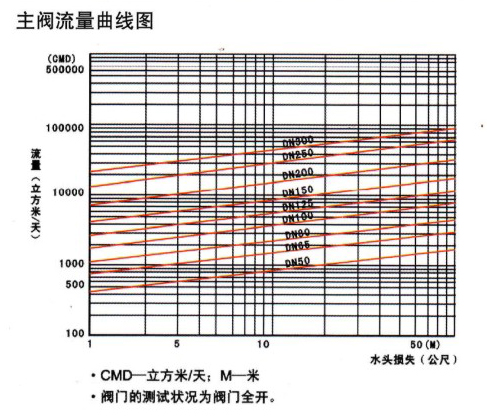

主閥流量曲線圖
CMD一立方米/；M一米
閥門的測試狀況為閥門全開。

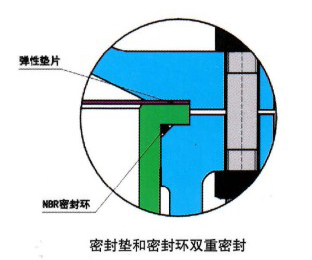

密封墊和密封環雙重密封
閥蓋與閥體上的內凹槽通過活塞缸的外固定位，確保閥盤、活塞、指示桿同心，使閥盤運動自如，從而提高主閥的靈敏度，即使在流量或壓力波動不大的倩況下，活塞式水力控制閥亦能可靠地工作。為了達到閥體、閥蓋、活塞缸連接處無外漏，在活塞缸上面與閥蓋連接面和活塞缸下面與閥體連接處分別采用彈性墊片和NBR密封環密封。

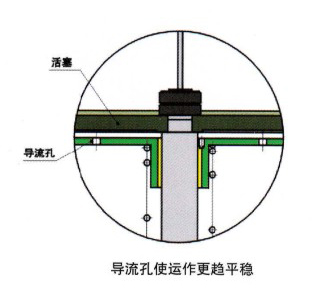

導流孔使運作更趨于平穩
為了使閥盤上下產生壓差，活塞的面積必須大于閥盤的面積，這樣在大口徑的閥門中活塞面積很大，運作平穩性較差。我們?cè)诨钊椎牡撞吭O(shè)計了導流孔結構，適當?shù)卦黾娱y盤運動的阻尼，使閥盤的運動更趨于平穩，從而提高閥門的可靠性，減少故障的發生。導流孔均勻分布在活塞缸的底平面上，并視閥門口徑的大小決定導流孔的數量和尺寸。

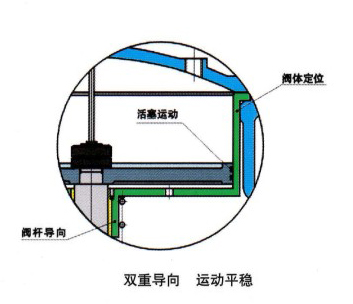

雙重導向 運動平穩
閥體頸部有一定寬度的加工面，與不銹鋼活塞缸的外圓配合，使得活塞缸在閥體內平穩固定，帶有兩道密封圈的活塞在經過行磨的活塞缸內璧作上下運動，同時活塞缸下端設計成帶銅襯套的導向孔，形成雙重導向，即使口徑再大的閥門也能確保其運動自如、平穩，從而提高使用壽命和安全可靠性。
