產品名稱： 多功能水力控制閥 產品簡介： 隨著現代高層建筑和水司界的不斷發展，以及各用戶使用要求越來越高，我公司結合實際情況，在第一代水力控制閥的基礎上，成功研制出第二代雙控室多功能水力控制閥。它可根據使用環境的不同，在使用前人為一次性調節之后，均能自動保證管網的安全運行，閥體采用流線設計，所有鑄件均采用去銹噴塑處理，所有活動件均采用防腐材料，外部所有導管和導閥都采用全銅或不銹鋼材料，組裝好之后的閥門無須再噴漆處理，所有與介質接觸表面都具有較好的防腐性，通過改變外部導閥和導管的接合形式，從而可演變成本位控制閥、減壓閥、消聲/消錘/緩開/緩閉止回閥、安全泄壓閥、電動遙控閥等。根據使用介質和壓力的不同，我公司生產的有活塞式和膜片式兩種供用戶選用。 |
應用標準
質量保證：ISO9001
法蘭標準：GB/T 17241.6API 598 GB/T 9113
實驗標準：GB/T 13927
設計：JB/T 10674
性能范圍
| 公稱壓力PN（Mpa） | 1.0 | 1.6 | 2.5 |
| 強度試驗（Mpa） | 1.5 | 2.4 | 3.8 |
| 密封試驗（Mpa） | 1.1 | 1.76 | 2.75 |
| 氣密試驗（Bar） | 6 | 0.6 | 0.6 |
| 工作溫度 | ＜80℃ | ||
| 適用介質 | 水及物理、化學性質類似于水德介質 | ||
特點及優點
★具有緩開功能，可解決傳統的人為關閥開泵。
★具有緩閉功能，可人為調設關閉時間，自動實現緩閉、消除水錘。
★具有良好的止回功能。采用具有很好彈性和高耐磨性橡膠做密封材料，關閉后可達到滴水不漏。
★動作靈敏，不會出現失控現象。
★無須人為操作.在管網運行的全過程中均為自動工作。
★維修保養方便，無需從管道上整臺拆除閥，在修理時找準故障原因，只需局部檢修。
★該閥內外及所有易腐蝕件均采用靜電噴塑處理，長期用于污水中不會生銹。
★在管路中立臥安裝勻可性能不變。

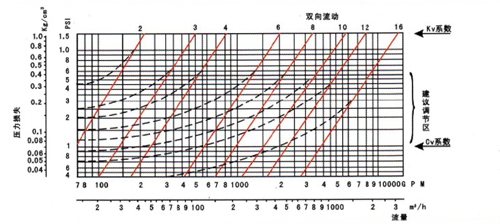

主閥流量曲線圖
主要零部件材料
| NO. | 部件名稱 | 選用材料 |
| 1 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
| 2 | 彈簧 | 彈簧鋼、不銹鋼 |
| 3 | 膜片壓板 | 球墨鑄鐵 |
| 4 | 膜片 | 丁腈橡膠 |
| 5 | 閥桿 | 2Cr13 |
| 6 | 閥瓣 | 球墨鑄鐵 |
| 7 | 密封墊 | 丁腈橡膠 |
| 8 | 密封墊壓板 | 球墨鑄鐵 |
| 9 | 閥座 | 不銹鋼 |
| 10 | 閥體 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
典型安裝示意圖
為了更有效地防止水錘的產生，第二代隔膜式水力控制閥將控制室設計成雙腔體形式。根據不同用途可以將兩個腔室彼此隔離或相通，以實現緩開、緩閉或速閉等輔助功能。在一定程度上阻礙本錘的產生或級解水錘的力度，保護閥后的其他設備不受損壞。除此之外，閥蓋與上腔室連為一體，使得閥蓋、上腔室、閥桿、閥盤成為整體，只要松開閥體上的連接螺栓，即可將其一并取出，方便維修及更換易損件。
1、小球閥2、導閥3、小球閥4、小球閥5、針形閥6、小球閥
第二代隔膜式水力控制閥一改第一代隔膜式水力控制閥閥桿兩頭導向的結構，采用中段長節距導向，避免了閥蓋和閥座上的導向孔因加工或安裝不同心，導致閥桿運動受阻、易卡死現象。中段導向套與上閥體整體澆鑄，加工精度得到保證，同時在與閥桿的接觸面間加一銅質襯套，保護閥桿表面不被磨損、擦毛，使閥桿運動自如，平穩、靈活。
部件整體取出方便維修

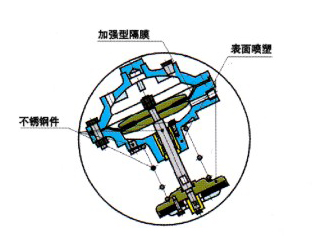

第二代隔膜式水力控制閥的閥蓋、上腔室、閥桿、閥盤可整體取出，方便維修及更換橡膠密封面、O形環等易損件。閥蓋與上腔室之間的隔膜采用尼龍網布加強型橡膠隔膜，耐剪切應力，使用安全可靠。
第二代隔膜式水力控制閥的內件，包括上腔室、閥桿、閥盤、彈贊、螺栓等，除了不銹鋼件以外都進行了無毒噴塑處理，具有良好的防銹功能。
間隙安裝 實現可靠密封
第二代隔膜式水力控制閥的閥盤采用間隙組合結構，即閥桿和閥盤孔主間有一定的間隙;閥盤用螺釘和擋塊相對固定在閥桿之間并留有1-2毫米間隙，這樣閥盤在垂直于閥桿的平面上高一定的自由度，可以彌補由干加工或裝配誤差造成閥座密封面與閥桿不垂直的缺陷，實現百分之一的零泄露。
