產品名稱： 對夾式蝶型止回閥（DH77X） 產品簡介： 對夾式蝶型止回閥采用國外先進結構設計，符合有關國際標準系屬節能型產品。此產品止回性能好、安全、可靠、流阻小，主要適用于石油、化工、食品、醫藥、輕紡、造紙、給排水、冶煉及能源等系統，作為單向閥使用。 |
性能規范Technical Data
| 公稱通徑DN（mm）Nominal Diameter | 50(2")~700(28") | 50(2")~450(18") | |
| 公稱壓力 Nominal pressure |
1.0 | 1.6 | |
| 實驗壓力 Testing Pressure |
殼體Sealing | 1.5 | 2.4 |
| 密封Sealing | 1.1 | 1.76 | |
| 適用溫度℃ Working Temperature | -15~+93 | ||
| 適用介質 Suitable Mediums | 淡水、污水、海水、空氣、蒸氣、食品、藥品、各種油類、酸類等 Fresh water,Sewage,sea Water,Air,Steam,Food,Medicine,Oils,Acids,etc. |
||
特點Features
1、體積小、重量輕、結構緊湊、維修方便。
2、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
3、因速閉作用，可防止介質倒流，消除水錘作用強。
4、閥體結構長度尺寸小、剛性好。
5、安裝方便可于水平垂直兩個方向的管線上安裝。
6、達到完全密封，水壓試驗泄漏量為零。
7、使用性能安全可靠，抗干擾性好。
8、法蘭連接尺寸符合GB4216.4-4216.5-84之規定。
9、結構長度符合GB12221-89，ISO5752-82之規定。
注意在水平管線上安裝時，本閥轉抽應垂直于水平面，在垂直管線上安裝應保證流體方向自下而上。

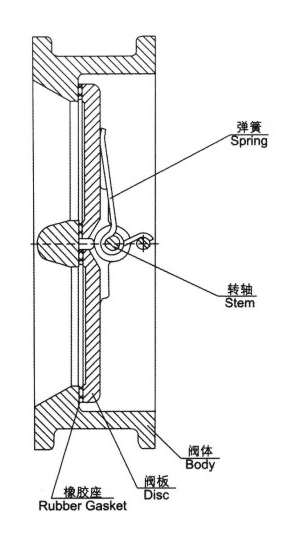

主要零部件材料Meteria of Main Parts
| 閥體Body | 閥板Disc | 轉軸stem | 橡膠座Bubber Gasket | 彈簧Spring | ||||
| 材料名稱 Name | 代號 Code | 材料名稱 Name | 代號 Code | 材料名稱 Name | 材料名稱 Name | 代號 Code | 適用溫度working temp | 材料名稱 Name |
| 灰鑄鐵Cast Lron | Z | 電鍍球墨鑄鐵Plated Ductile Iron | 1 | 不銹鋼 Stainless Steel | 乙丙橡膠EPDM | X3 | -45~+121 短時Intemittence -50~+150 |
不銹鋼 Stainless Steel |
| 球墨鑄鐵Ductile Lron | Q | 鋁青銅Aluminum Bronze | 2 | 氯丁橡膠Neoprene | X4 | -29~+99 短時Intemittence -35~+113 |
||
| 碳鋼Carbon Steel | C | ZGlCr.13Ni9T不銹鋼 Stainless Steel | 5 | 丁腈橡膠NBR | X5 | -23~+82 短時Intemittence -23~+93 -23~+150 |
||
| 不銹鋼Stainless Steel | P | CF8M不銹鋼 Stainless Steel I | 7 | 氯丁橡膠Neoprene | X7 | |||

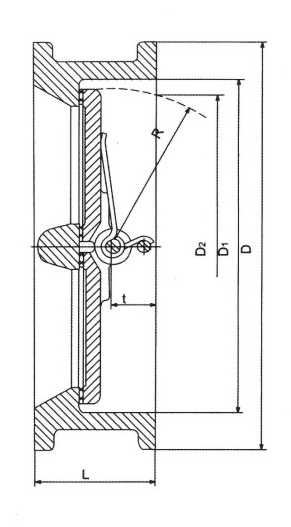

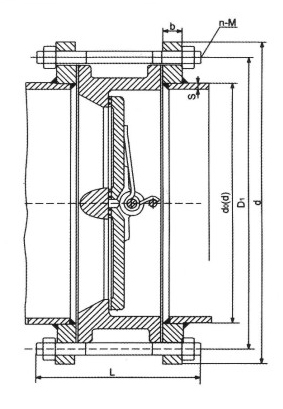

對夾式碟型止回閥外型，連接尺寸和重量 Overall&Connection Dimensions&Weight of Wafer Butterfly Valve
| 公稱通徑 Nominal diameter DN |
尺寸Size(mm) | 重量 Weight (kg) |
||||||
| D | D1 | D2 | L | R | t | |||
| (MM) | (inch) | DH77X-10/16 | ||||||
| 50 | 2" | 107 | 65 | 43.3 | 43 | 28.8 | 19 | 1.5 |
| 65 | 2.5" | 127 | 80 | 60.2 | 46 | 36.1 | 20 | 2.4 |
| 80 | 3" | 142 | 94 | 66.4 | 64 | 43.4 | 27 | 3.6 |
| 100 | 4" | 162 | 117 | 90.8 | 64 | 52.8 | 28 | 5.7 |
| 125 | 5" | 192 | 145 | 116.9 | 70 | 65.7 | 30 | 7.3 |
| 150 | 6" | 218 | 170 | 144.6 | 76 | 78.6 | 31 | 9.0 |
| 200 | 8" | 273 | 224 | 198.2 | 89 | 104.4 | 33 | 17 |
| 250 | 10" | 328 | 265 | 233.7 | 114 | 127 | 35 | 26 |
| 300 | 12" | 378 | 310 | 283.9 | 114 | 148.3 | 43 | 42 |
| 350 | 14" | 438 | 360 | 332.9 | 127 | 172.4 | 45 | 55 |
| 400 | 16" | 489 | 410 | 381.0 | 140 | 197.4 | 52 | 75 |
| 450 | 18" | 539 555 |
450 | 419.9 | 152 | 217.8 | 58 | 101 107 |
| 500 | 20" | 594 | 505 | 467.8 | 152 | 241 | 58 | 111 |
| 600 | 24" | 690 | 624 | 572.6 | 178 | 295.4 | 73 | 172 |
| 700 | 28" | 800 | 720 | 680 | 229 | 354 | 98 | 219 |
